HAI KAWANKU SEMUA,,, APAKAH KALIAN TAHU BAHAYANYA ROKOK YANG KALIAN HISAP SETIAP HARINYA....???

Penelitian terbaru juga menunjukkan adanya bahaya dari seconhandsmoke yaitu asap rokok yang terhirup oleh orang-orang bukan perokok karena berada di sekitar perokok atau bisa disebut juga dengan perokok pasif. Rokok tidak dapat dipisahkan dari bahan baku pembuatannya yakni tembakau. Di Indonesia tembakau ditambah cengkih dan bahan-bahan lain dicampur untuk dibuat rokok kretek. Selain kretek tembakau juga dapat digunakan sebagai rokok linting, rokok putih, cerutu, rokok pipa dan tambakau tanpa asap (tembakau kunyah).

Sebetulnya apa saja yang terkandung dalam asap sebatang rokok yang dihisap ? Tidak kurang dari 4000 zat kimia beracun. Zat kimia yang dikeluarkan ini terdiri dari komponen gas (85 persen) dan partikel. Nikotin, gas karbonmonoksida, nitrogen oksida, hidrogen sianida, amoniak, akrolein, asetilen, benzaldehid, urethan, benzen, methanol, kumarin, 4-etilkatekol, ortokresol dan perylene adalah sebagian dari beribu-ribu zat di dalam rokok.

Komponen gas asap rokok adalah karbonmonoksida, amoniak, asam hidrosianat, nitrogen oksida dan formaldehid. Partikelnya berupa tar, indol, nikotin, karbarzol dan kresol. Zat-zat ini beracun, mengiritasi dan menimbulkan kanker (karsinogen). Sebetulnya apa sih zat-zat tersebut dan bagaimana mereka membahayakan tubuh ?

(1) Nikotin. Zat yang paling sering dibicarakan dan diteliti orang, meracuni saraf tubuh, meningkatkan tekanan darah, menimbulkan penyempitan pembuluh darah tepi dan menyebabkan ketagihan dan ketergantungan pada pemakainya. Kadar nikotin 4-6 mg yang diisap oleh orang dewasa setiap hari sudah bisa membuat seseorang ketagihan.

(2) Timah hitam (Pb) yang dihasilkan sebatang rokok sebanyak 0,5 ug. Sebungkung rokok (isi 20 batang) yang habis diisap dalam satu hari menghasilkan 10 ug. Sementara ambang batas timah hitam yang masuk ke dalam tubuh adalah 20 ug per hari. Bisa dibayakangkan bila seorang perkok berat menghisap rata-rata 2 bungkus rokok per hari, berapa banyak zat berbahaya ini masuk ke dalam tubuh.

(3) Gas karbonmonoksida (CO) memiliki kecenderungan yang kuat untuk berikatan dengan hemoglobin dalam sel-sel darah merah. Seharusnya hemoglobin ini berikatan dengan oksigen yang sangat penting untuk pernasapan sel-sel tubuh, tapi karena gas CO lebih kuat daripada oksigen maka gas CO ini merebut tempatnya "di sisi" hemoglobin. Jadilah hemoglobin bergandengan dengan gas CO. Kadar gas CO dalam darah bukan perokok kurang dari 1 persen. Sementara dalam darah perokok mencapai 4-15 persen.

(4) Tar adalah kumpulan dari beribu-ribu bahan kimia dalam komponen padat asap rokok dan bersifat karsinogen. Pada saat rokok dihisap, tar masuk ke dalam rongga mulut sebagai uap padat. Setelah dingin akan menjadi padat dan membentuk endapan berwarna coklat pada permukaan gigi, saluran pernafasan dan paru-paru. Pengedapan ini bervariasi antara 3-40 mg per batang rokok, sementara kadar tar dalam rokok berkisar 24-45 mg. ----

RACUN PADA ROKOK

Rokok mengandung kurang lebih 4000 elemen-elemen, dan setidaknya 200 diantaranya dinyatakan berbahaya bagi kesehatan. Racun utama pada rokok adalah tar, nikotin, dan karbon monoksida. 1)Tar adalah substansi hidrokarbon yang bersifat lengket dan menempel pada paru-paru. 2)Nikotin adalah zat adiktif yang mempengaruhi syaraf dan peredaran darah. Zat ini bersifat karsinogen, dan mampu memicu kanker paru-paru yang mematikan. 3)Karbon monoksida adalah zat yang mengikat hemoglobin dalam darah, membuat darah tidak mampu mengikat oksigen.

EFEK RACUN

Efek racun pada rokok ini membuat pengisap asap rokok mengalami resiko (dibanding yang tidak mengisap asap rokok):

• 14x menderita kanker paru-paru, mulut, dan tenggorokan
• 4x menderita kanker esophagus
• 2x kanker kandung kemih
• 2x serangan jantung

Rokok juga meningkatkan resiko kefatalan bagi penderita pneumonia dan gagal jantung, serta tekanan darah tinggi.

ADAKAH BATAS AMAN UNTUK MEROKOK ??

Menggunakan rokok dengan kadar nikotin rendah tidak akan membantu, karena untuk mengikuti kebutuhan akan zat adiktif itu, perokok cenderung menyedot asap rokok secara lebih keras, lebih dalam, dan lebih lama.

TIDAK ADA BATAS AMAN UNTUK ORANG YANG TERPAPAR ASAP ROKOK !!!

NGINTIP ARTIKEL DATABASE YUKZ.....

Basis data (bahasa Inggris: database), atau sering pula dieja basisdata, adalah kumpulan informasi yang disimpan di dalam komputer secara sistematik sehingga dapat diperiksa menggunakan suatu program komputer untuk memperoleh informasi dari basis data tersebut. Perangkat lunak yang digunakan untuk mengelola dan memanggil kueri (query) basis data disebut sistem manajemen basis data (database management system, DBMS). Sistem basis data dipelajari dalam ilmu informasi.

Istilah "basis data" berawal dari ilmu komputer. Meskipun kemudian artinya semakin luas, memasukkan hal-hal di luar bidang elektronika, artikel ini mengenai basis data komputer. Catatan yang mirip dengan basis data sebenarnya sudah ada sebelum revolusi industri yaitu dalam bentuk buku besar, kwitansi dan kumpulan data yang berhubungan dengan bisnis.

Konsep dasar dari basis data adalah kumpulan dari catatan-catatan, atau potongan dari pengetahuan. Sebuah basis data memiliki penjelasan terstruktur dari jenis fakta yang tersimpan di dalamnya: penjelasan ini disebut skema. Skema menggambarkan obyek yang diwakili suatu basis data, dan hubungan di antara obyek tersebut. Ada banyak cara untuk mengorganisasi skema, atau memodelkan struktur basis data: ini dikenal sebagai model basis data atau model data. Model yang umum digunakan sekarang adalah model relasional, yang menurut istilah layman mewakili semua informasi dalam bentuk tabel-tabel yang saling berhubungan dimana setiap tabel terdiri dari baris dan kolom (definisi yang sebenarnya menggunakan terminologi matematika). Dalam model ini, hubungan antar tabel diwakili denga menggunakan nilai yang sama antar tabel. Model yang lain seperti model hierarkis dan model jaringan menggunakan cara yang lebih eksplisit untuk mewakili hubungan antar tabel.

Istilah basis data mengacu pada koleksi dari data-data yang saling berhubungan, dan perangkat lunaknya seharusnya mengacu sebagai sistem manajemen basis data (database management system/DBMS). Jika konteksnya sudah jelas, banyak administrator dan programer menggunakan istilah basis data untuk kedua arti tersebut.

KONSEP SUBNETTING

Posted By John in Networking and Wi-Fi

Subnetting adalah termasuk materi yang banyak keluar di ujian CCNA dengan berbagai variasi soal. Juga menjadi momok bagi student atau instruktur yang sedang menyelesaikan kurikulum CCNA 1 program CNAP (Cisco Networking Academy Program). Untuk menjelaskan tentang subnetting, saya biasanya menggunakan beberapa ilustrasi dan analogi yang sudah kita kenal di sekitar kita. Artikel ini di tulis untuk rekan-rekan yang sedang belajar jaringan, yang mempersiapkan diri mengikuti ujian CCNA, dan yang sedang mengikuti pelatihan CCNA .

Sebenarnya subnetting itu apa dan kenapa harus dilakukan? Pertanyaan ini bisa dijawab dengan analogi sebuah jalan. Jalan bernama Gatot Subroto terdiri dari beberapa rumah bernomor 01-08, dengan rumah nomor 08 adalah rumah Ketua RT yang memiliki tugas mengumumkan informasi apapun kepada seluruh rumah di wilayah Jl. Gatot Subroto.

Ketika rumah di wilayah itu makin banyak, tentu kemungkinan menimbulkan keruwetan dan kemacetan. Karena itulah kemudian diadakan pengaturan lagi, dibuat gang-gang, rumah yang masuk ke gang diberi nomor rumah baru, masing-masing gang ada Ketua RTnya sendiri-sendiri. Sehingga ini akan memecahkan kemacetan, efiesiensi dan optimalisasi transportasi, serta setiap gang memiliki previledge sendiri-sendiri dalam mengelola wilayahnya. Jadilah gambar wilayah baru seperti di bawah:


Konsep seperti inilah sebenarnya konsep subnetting itu. Disatu sisi ingin mempermudah pengelolaan, misalnya suatu kantor ingin membagi kerja menjadi 3 divisi dengan masing-masing divisi memiliki 15 komputer (host). Disisi lain juga untuk optimalisasi dan efisiensi kerja jaringan, karena jalur lalu lintas tidak terpusat di satu network besar, tapi terbagi ke beberapa ruas-ruas gang. Yang pertama analogi Jl Gatot Subroto dengan rumah disekitarnya dapat diterapkan untuk jaringan adalah seperti NETWORK ADDRESS (nama jalan) dan HOST ADDRESS (nomer rumah). Sedangkan Ketua RT diperankan oleh BROADCAST ADDRESS (192.168.1.255), yang bertugas mengirimkan message ke semua host yang ada di network tersebut.

Masih mengikuti analogi jalan diatas, kita terapkan ke subnetting jaringan adalah seperti gambar di bawah. Gang adalah SUBNET, masing-masing subnet memiliki HOST ADDRESS dan BROADCAST ADDRESS.

Terus apa itu SUBNET MASK? Subnetmask digunakan untuk membaca bagaimana kita membagi jalan dan gang, atau membagi network dan hostnya. Address mana saja yang berfungsi sebagai SUBNET, mana yang HOST dan mana yang BROADCAST. Semua itu bisa kita ketahui dari SUBNET MASKnya. Jl Gatot Subroto tanpa gang yang saya tampilkan di awal bisa dipahami sebagai menggunakan SUBNET MASK DEFAULT, atau dengan kata lain bisa disebut juga bahwa Network tersebut tidak memiliki subnet (Jalan tanpa Gang). SUBNET MASK DEFAULT ini untuk masing-masing Class IP Address adalah sbb:

CLASS	OKTET PERTAMA	SUBNET MAS DEFAULT	PRIVATE ADDRESS
A	1-127	255.0.0.0	10.0.0.0-10.255.255.255
B	128-191	255.255.0.0	172.16.0.0-172.31.255.255
C	192-223	255.255.255.0	192.168.0.0-192.168.255.255

Penghitungan Subnetting
Setelah anda membaca artikel Konsep Subnetting dan memahami konsep Subnetting dengan baik. Kali ini saatnya anda mempelajari teknik penghitungan subnetting. Penghitungan subnetting bisa dilakukan dengan dua cara, cara binary yang relatif lambat dan cara khusus yang lebih cepat. Pada hakekatnya semua pertanyaan tentang subnetting akan berkisar di empat masalah: Jumlah Subnet, Jumlah Host per Subnet, Blok Subnet, dan Alamat Host- Broadcast.

Penulisan IP address umumnya adalah dengan 192.168.1.2. Namun adakalanya ditulis dengan 192.168.1.2/24, apa ini artinya? Artinya bahwa IP address 192.168.1.2 dengan subnet mask 255.255.255.0. Lho kok bisa seperti itu? Ya, /24 diambil dari penghitungan bahwa 24 bit subnet mask diselubung dengan binari 1. Atau dengan kata lain, subnet masknya adalah: 11111111.11111111.11111111.00000000 (255.255.255.0). Konsep ini yang disebut dengan CIDR (Classless Inter-Domain Routing) yang diperkenalkan pertama kali tahun 1992 oleh IEFT.

Pertanyaan berikutnya adalah Subnet Mask berapa saja yang bisa digunakan untuk melakukan subnetting? Ini terjawab dengan tabel di bawah:

Subnet Mask Nilai CIDR 255.128.0.0 /9 255.192.0.0 /10 255.224.0.0 /11 255.240.0.0 /12 255.248.0.0 /13 255.252.0.0 /14 255.254.0.0 /15 255.255.0.0 /16 255.255.128.0 /17 255.255.192.0 /18 255.255.224.0 /19	Subnet Mask Nilai CIDR 255.255.240.0 /20 255.255.248.0 /21 255.255.252.0 /22 255.255.254.0 /23 255.255.255.0 /24 255.255.255.128 /25 255.255.255.192 /26 255.255.255.224 /27 255.255.255.240 /28 255.255.255.248 /29 255.255.255.252 /30

SUBNETTING PADA IP ADDRESS CLASS C
Ok, sekarang mari langsung latihan saja. Subnetting seperti apa yang terjadi dengan sebuah NETWORK ADDRESS 192.168.1.0/26 ?

Analisa: 192.168.1.0 berarti kelas C dengan Subnet Mask /26 berarti 11111111.11111111.11111111.11000000 (255.255.255.192).

Penghitungan: Seperti sudah saya sebutkan sebelumnya semua pertanyaan tentang subnetting akan berpusat di 4 hal, jumlah subnet, jumlah host per subnet, blok subnet, alamat host dan broadcast yang valid. Jadi kita selesaikan dengan urutan seperti itu:

1. Jumlah Subnet = 2^x, dimana x adalah banyaknya binari 1 pada oktet terakhir subnet mask (2 oktet terakhir untuk kelas B, dan 3 oktet terakhir untuk kelas A). Jadi Jumlah Subnet adalah 2² = 4 subnet
2. Jumlah Host per Subnet = 2^y - 2, dimana y adalah adalah kebalikan dari x yaitu banyaknya binari 0 pada oktet terakhir subnet. Jadi jumlah host per subnet adalah 2⁶ - 2 = 62 host
3. Blok Subnet = 256 - 192 (nilai oktet terakhir subnet mask) = 64. Subnet berikutnya adalah 64 + 64 = 128, dan 128+64=192. Jadi subnet lengkapnya adalah 0, 64, 128, 192.
4. Bagaimana dengan alamat host dan broadcast yang valid? Kita langsung buat tabelnya. Sebagai catatan, host pertama adalah 1 angka setelah subnet, dan broadcast adalah 1 angka sebelum subnet berikutnya.

Subnet	192.168.1.0	192.168.1.64	192.168.1.128	192.168.1.192
Host Pertama	192.168.1.1	192.168.1.65	192.168.1.129	192.168.1.193
Host Terakhir	192.168.1.62	192.168.1.126	192.168.1.190	192.168.1.254
Broadcast	192.168.1.63	192.168.1.127	192.168.1.191	192.168.1.255

Kita sudah selesaikan subnetting untuk IP address Class C. Dan kita bisa melanjutkan lagi untuk subnet mask yang lain, dengan konsep dan teknik yang sama. Subnet mask yang bisa digunakan untuk subnetting class C adalah seperti di bawah. Silakan anda coba menghitung seperti cara diatas untuk subnetmask lainnya.

Subnet Mask	Nilai CIDR
255.255.255.128	/25
255.255.255.192	/26
255.255.255.224	/27
255.255.255.240	/28
255.255.255.248	/29
255.255.255.252	/30

SUBNETTING PADA IP ADDRESS CLASS B
Berikutnya kita akan mencoba melakukan subnetting untuk IP address class B. Pertama, subnet mask yang bisa digunakan untuk subnetting class B adalah seperti dibawah. Sengaja saya pisahkan jadi dua, blok sebelah kiri dan kanan karena masing-masing berbeda teknik terutama untuk oktet yang “dimainkan” berdasarkan blok subnetnya. CIDR /17 sampai /24 caranya sama persis dengan subnetting Class C, hanya blok subnetnya kita masukkan langsung ke oktet ketiga, bukan seperti Class C yang “dimainkan” di oktet keempat. Sedangkan CIDR /25 sampai /30 (kelipatan) blok subnet kita “mainkan” di oktet keempat, tapi setelah selesai oktet ketiga berjalan maju (coeunter) dari 0, 1, 2, 3, dst.

Subnet Mask Nilai CIDR 255.255.128.0 /17 255.255.192.0 /18 255.255.224.0 /19 255.255.240.0 /20 255.255.248.0 /21 255.255.252.0 /22 255.255.254.0 /23 255.255.255.0 /24	Subnet Mask Nilai CIDR 255.255.255.128 /25 255.255.255.192 /26 255.255.255.224 /27 255.255.255.240 /28 255.255.255.248 /29 255.255.255.252 /30

Ok, kita coba dua soal untuk kedua teknik subnetting untuk Class B. Kita mulai dari yang menggunakan subnetmask dengan CIDR /17 sampai /24. Contoh network address 172.16.0.0/18.

Analisa: 172.16.0.0 berarti kelas B, dengan Subnet Mask /18 berarti 11111111.11111111.11000000.00000000 (255.255.192.0).

Penghitungan:

1. Jumlah Subnet = 2^x, dimana x adalah banyaknya binari 1 pada 2 oktet terakhir. Jadi Jumlah Subnet adalah 2² = 4 subnet
2. Jumlah Host per Subnet = 2^y - 2, dimana y adalah adalah kebalikan dari x yaitu banyaknya binari 0 pada 2 oktet terakhir. Jadi jumlah host per subnet adalah 2¹⁴ - 2 = 16.382 host
3. Blok Subnet = 256 - 192 = 64. Subnet berikutnya adalah 64 + 64 = 128, dan 128+64=192. Jadi subnet lengkapnya adalah 0, 64, 128, 192.
4. Alamat host dan broadcast yang valid?

Subnet	172.16.0.0	172.16.64.0	172.16.128.0	172.16.192.0
Host Pertama	172.16.0.1	172.16.64.1	172.16.128.1	172.16.192.1
Host Terakhir	172.16.63.254	172.16.127.254	172.16.191.254	172.16.255.254
Broadcast	172.16.63.255	172.16.127.255	172.16.191.255	172.16..255.255

Berikutnya kita coba satu lagi untuk Class B khususnya untuk yang menggunakan subnetmask CIDR /25 sampai /30. Contoh network address 172.16.0.0/25.

Analisa: 172.16.0.0 berarti kelas B, dengan Subnet Mask /25 berarti 11111111.11111111.11111111.10000000 (255.255.255.128).

Penghitungan:

1. Jumlah Subnet = 2⁹ = 512 subnet
2. Jumlah Host per Subnet = 2⁷ - 2 = 126 host
3. Blok Subnet = 256 - 128 = 128. Jadi lengkapnya adalah (0, 128)
4. Alamat host dan broadcast yang valid?

Subnet	172.16.0.0	172.16.0.128	172.16.1.0	…	172.16.255.128
Host Pertama	172.16.0.1	172.16.0.129	172.16.1.1	…	172.16.255.129
Host Terakhir	172.16.0.126	172.16.0.254	172.16.1.126	…	172.16.255.254
Broadcast	172.16.0.127	172.16.0.255	172.16.1.127	…	172.16.255.255

Masih bingung juga? Ok sebelum masuk ke Class A, coba ulangi lagi dari Class C, dan baca pelan-pelan

SUBNETTING PADA IP ADDRESS CLASS A
Kalau sudah mantab dan paham, kita lanjut ke Class A. Konsepnya semua sama saja. Perbedaannya adalah di OKTET mana kita mainkan blok subnet. Kalau Class C di oktet ke 4 (terakhir), kelas B di Oktet 3 dan 4 (2 oktet terakhir), kalau Class A di oktet 2, 3 dan 4 (3 oktet terakhir). Kemudian subnet mask yang bisa digunakan untuk subnetting class A adalah semua subnet mask dari CIDR /8 sampai /30.

Kita coba latihan untuk network address 10.0.0.0/16.

Analisa: 10.0.0.0 berarti kelas A, dengan Subnet Mask /16 berarti 11111111.11111111.00000000.00000000 (255.255.0.0).

Penghitungan:

1. Jumlah Subnet = 2⁸ = 256 subnet
2. Jumlah Host per Subnet = 2¹⁶ - 2 = 65534 host
3. Blok Subnet = 256 - 255 = 1. Jadi subnet lengkapnya: 0,1,2,3,4, etc.
4. Alamat host dan broadcast yang valid?

Subnet	10.0.0.0	10.1.0.0	…	10.254.0.0	10.255.0.0
Host Pertama	10.0.0.1	10.1.0.1	…	10.254.0.1	10.255.0.1
Host Terakhir	10.0.255.254	10.1.255.254	…	10.254.255.254	10.255.255.254
Broadcast	10.0.255.255	10.1.255.255	…	10.254.255.255	10.255.255.255

Mudah-mudahan sudah setelah anda membaca paragraf terakhir ini, anda sudah memahami penghitungan subnetting dengan baik. Kalaupun belum paham juga, anda ulangi terus artikel ini pelan-pelan dari atas. Untuk teknik hapalan subnetting yang lebih cepat

Catatan: Semua penghitungan subnet diatas berasumsikan bahwa IP Subnet-Zeroes (dan IP Subnet-Ones) dihitung secara default. Buku versi terbaru Todd Lamle dan juga CCNA setelah 2005 sudah mengakomodasi masalah IP Subnet-Zeroes (dan IP Subnet-Ones) ini. CCNA pre-2005 tidak memasukkannya secara default (meskipun di kenyataan kita bisa mengaktifkannya dengan command ip subnet-zeroes), sehingga mungkin dalam beberapa buku tentang CCNA serta soal-soal test CNAP, anda masih menemukan rumus penghitungan Jumlah Subnet = 2^x - 2

PENGEN TAU TOPOLOGI JARINGAN

Topologi Jaringan

Pada saat suatu komputer ingin berkomunikasi dengan komputer lain melalui LAN (Local Area Network), komputer tersebut membutuhkan media koneksi yang membentuk suatu topologi tertentu.
Ada 3 topologi yang dikenal di jaringan komputer :
1. Bus, dimana media koneksi yang digunakan adalah kabel CoAX (RG58) atau 10Base-2
Bentuk jaringan Bus menyerupai jalan yg memiliki banyak pemberhentian (bus stop)
2. Star, dimana media koneksi yang digunakan adalah kabel UTP atau 10/100/1000Base-T
Bentuk jaringan Star menyerupai bintang dgn pusatnya adalah suatu hub atau switch
3. Ring, dimana media koneksi yang digunakan adalah kabel UTP cat 3 atau TokenRing
Bentuk jaringan Ring secara fisik menyerupai Star dgn pusatnya adalah suatu perangkat
yg bekerja secara Ring (informasi diputar dlm lingkaran sampai ditemukan tujuannya)





Perbedaan utama antara Hub dan Switch adalah Hub tidak memiliki fasilitas routing, sehingga semua informasi yang datang akan dikirimkan ke semua komputer (broadcast). Sementara Switch memiliki fasilitas routing sehingga informasi yang diterima hanya dikirimkan ke komputer tujuan.

Topologi Bus

Topologi Bus menyediakan 1 saluran untuk komunikasi semua perangkat sehinga setiap perangkat harus bergantian menggunakan seluran tersebut. Oleh karenanya hanya ada 2 perangkat yang saling berkomunikasi dalam suatu saat.
Untuk mengefisiensikan penggunaan jaringan, digunakan metode CSMA/CD (Carrier Sense Multiple Access / Collision Detected) yang dapat mengurangi terjadinya masa tenggang (saluran kosong) dengan mendeteksi tabrakan informasi.





Karakteristik jaringan dengan topologi Bus :
- biaya instalasi sangat murah
- kecepatan rata-rata transfer informasi untuk setiap perangkat sangat lambat karena harus bergantian menggunakan saluran
- sulit untuk manajemen jaringan
- sulit untuk expand (menambah) jaringan.

Topologi Star

Pada saat suatu komputer ingin berkomunikasi dengan komputer lain melalui LAN (Local Area Network), komputer tersebut membutuhkan media koneksi yang membentuk suatu topologi tertentu.
Ada 3 topologi yang dikenal di jaringan komputer :
1. Bus, dimana media koneksi yang digunakan adalah kabel CoAX (RG58) atau 10Base-2
Bentuk jaringan Bus menyerupai jalan yg memiliki banyak pemberhentian (bus stop)
2. Star, dimana media koneksi yang digunakan adalah kabel UTP atau 10/100/1000Base-T
Bentuk jaringan Star menyerupai bintang dgn pusatnya adalah suatu hub atau switch
3. Ring, dimana media koneksi yang digunakan adalah kabel UTP cat 3 atau TokenRing
Bentuk jaringan Ring secara fisik menyerupai Star dgn pusatnya adalah suatu perangkat
yg bekerja secara Ring (informasi diputar dlm lingkaran sampai ditemukan tujuannya)





Perbedaan utama antara Hub dan Switch adalah Hub tidak memiliki fasilitas routing, sehingga semua informasi yang datang akan dikirimkan ke semua komputer (broadcast). Sementara Switch memiliki fasilitas routing sehingga informasi yang diterima hanya dikirimkan ke komputer tujuan.


Topologi Ring

Pada saat suatu komputer ingin berkomunikasi dengan komputer lain melalui LAN (Local Area Network), komputer tersebut membutuhkan media koneksi yang membentuk suatu topologi tertentu.
Ada 3 topologi yang dikenal di jaringan komputer :
1. Bus, dimana media koneksi yang digunakan adalah kabel CoAX (RG58) atau 10Base-2
Bentuk jaringan Bus menyerupai jalan yg memiliki banyak pemberhentian (bus stop)
2. Star, dimana media koneksi yang digunakan adalah kabel UTP atau 10/100/1000Base-T
Bentuk jaringan Star menyerupai bintang dgn pusatnya adalah suatu hub atau switch
3. Ring, dimana media koneksi yang digunakan adalah kabel UTP cat 3 atau TokenRing
Bentuk jaringan Ring secara fisik menyerupai Star dgn pusatnya adalah suatu perangkat
yg bekerja secara Ring (informasi diputar dlm lingkaran sampai ditemukan tujuannya)





Perbedaan utama antara Hub dan Switch adalah Hub tidak memiliki fasilitas routing, sehingga semua informasi yang datang akan dikirimkan ke semua komputer (broadcast). Sementara Switch memiliki fasilitas routing sehingga informasi yang diterima hanya dikirimkan ke komputer tujuan.

IP address

Protokol TCP/IP

Karena penting peranannya pada sistem operasi Windows dan juga karena protokol TCP/IP
merupakan protokol pilihan (default) dari Windows. Protokol TCP berada pada lapisan Transport
model OSI (Open System Interconnection), sedangkan IP berada pada lapisan Network mode OSI
IP Address
IP address adalah alamat yang diberikan pada jaringan komputer dan peralatan jaringan yang
menggunakan protokol TCP/IP. IP address terdiri atas 32 bit angka biner yang dapat dituliskan
sebagai empat kelompok angka desimal yang dipisahkan oleh tanda titik seperti 192.168.0.1.

Tabel 1.1. Contoh IP address
Network ID Host ID
192 168 0 1
IP address terdiri atas dua bagian yaitu network ID dan host ID, dimana network ID menentukan
alamat jaringan komputer, sedangkan host ID menentukan alamat host (komputer, router, switch).
Oleh sebab itu IP address memberikan alamat lengkap suatu host beserta alamat jaringan di mana
host itu berada.
Kelas-kelas IP Address
Untuk mempermudah pemakaian, bergantung pada kebutuhan pemakai, IP address dibagi dalam tiga
kelas seperti diperlihatkan pada tabel 1.2.
Table 1.2 Kelas IP Address
Kelas Network ID Host ID Default Subnet Mask
A xxx.0.0.1 xxx.255.255.254 255.0.0.0
B xxx.xxx.0.1 xxx.xxx.255.254 255.255.0.0
C xxx.xxx.xxx.1 xxx.xxx.xxx.254 255.255.255.0
IP address kelas A diberikan untuk jaringan dengan jumlah host yang sangat besar. Range IP
1.xxx.xxx.xxx. – 126.xxx.xxx.xxx, terdapat 16.777.214 (16 juta) IP address pada tiap kelas A. IP
address kelas A diberikan untuk jaringan dengan jumlah host yang sangat besar. Pada IP address
kelas A, network ID ialah 8 bit pertama, sedangkan host ID ialah 24 bit berikutnya.
Dengan demikian, cara membaca IP address kelas A, misalnya 113.46.5.6 ialah:
Network ID = 113
Host ID = 46.5.6
Sehingga IP address diatas berarti host nomor 46.5.6 pada network nomor 113.
IP address kelas B biasanya dialokasikan untuk jaringan berukuran sedang dan besar. Pada IP
address kelas B, network ID ialah 16 bit pertama, sedangkan host ID ialah 16 bit berikutnya. Dengan
demikian, cara membaca IP address kelas B, misalnya 132.92.121.1
Network ID = 132.92
Host ID = 121.1
Sehingga IP address di atas berarti host nomor 121.1 pada network nomor 132.92. dengan panjang
host ID 16 bit, network dengan IP address kelas B dapat menampung sekitar 65000 host. Range IP
128.0.xxx.xxx – 191.155.xxx.xxx
IP address kelas C awalnya digunakan untuk jaringan berukuran kecil (LAN). Host ID ialah 8 bit
terakhir. Dengan konfigurasi ini, bisa dibentuk sekitar 2 juta network dengan masing-masing
network memiliki 256 IP address. Range IP 192.0.0.xxx – 223.255.255.x.
Pengalokasian IP address pada dasarnya ialah proses memilih network Id dan host ID yang tepat
untuk suatu jaringan. Tepat atau tidaknya konfigurasi ini tergantung dari tujuan yang hendak dicapai,
yaitu mengalokasikan IP address seefisien mungkin.

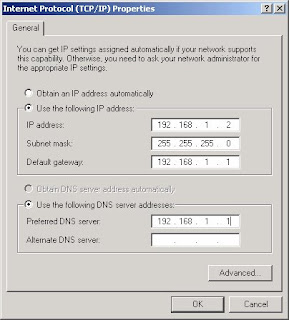

Mengkonfigurasi TCP/IP

Implementasi TCP/IP pada Windows98 meliputi protokol standar TCP/IP, kompatible dengan
TCP/IP berbasis jaringan. Protokol standar TCP/IP termasuk:
1. Internet Protocol,
2. Transmission Control Protocol (TCP),
3. Internet Control Message Protocol (ICMP),
4. Address Resolusion Protocol (ARP),
5. User Datagram Protocol (UDP).
TCP/IP harus dikonfigurasikan sebelum dahulu agar bisa “berkomunikasi” di dalam jaringan
komputer. Setiap kartu jaringan komputer yang telah diinstall memerlukan IP address dan subnet
mask. IP address harus unik (berbeda dengan komputer lain), subnet mask digunakan untuk
membedakan network ID dari host ID.
Memberikan IP Address
IP address dan subnet mask dapat diberikan secara otomatis menggunakan Dynamic Host
Configuration Protocol (DHCP) atau disi secara manual.

Gambar 2.4. IP address dalam TCP/IP properties

Prosedur yang dilakukan untuk mengisikan IP address:
1. Buka Control Panel dan double-klik icon Network.
2. Di dalam tab Configuration, klik TCP/IP yang ada dalam daftar untuk kartu jaringan yang telah
diinstall.
3. Klik Properties.
4. Di dalam tab IP Address, terdapat 2 pilihan:
* Obtain an IP address automatically
IP address akan diperoleh melalui fasilitas DHCP. DHCP berfungsi untuk memberikan IP address
secara otomatis pada komputer yang menggunakan protokol TCP/IP. DHCP bekerja dengan relasi
client-server, dimana DHCP server menyediakan suatu kelompok IP address yang dapat diberikan
pada DHCP client. Dalam memberikan IP address ini, DHCP hanya meminjamkan IP address
tersebut. Jadi pemberian IP address ini berlangsung secara dinamis.
* Specify an IP address
IP address dan subnet mask diisi secara manual.

5. Klik OK.
6. Jika diperlukan masuk kembali ke dalam kotak dialog TCP/IP Properties, klik tab Gateway,
masukkan nomor alamat server.
7. Klik OK.
8. Jika diperlukan untuk mengaktifkan Windows Internet Naming Service (WINS) server, kembali
ke dalam kotak dialog TCP/IP Properties, klik tab WINS Configuration, dan klik Enable
WINS Resolution serta masukan nomor alamat server.
9. Jika diperlukan untuk mengaktifkan domain name system (DNS), kembali ke dalam kotak
dialog TCP/IP Properties, klik tab DNS Configuration, klik Enable DNS, masukkan nomor
alamat server.
10. Klik OK.
